Заправочные станции СПГ

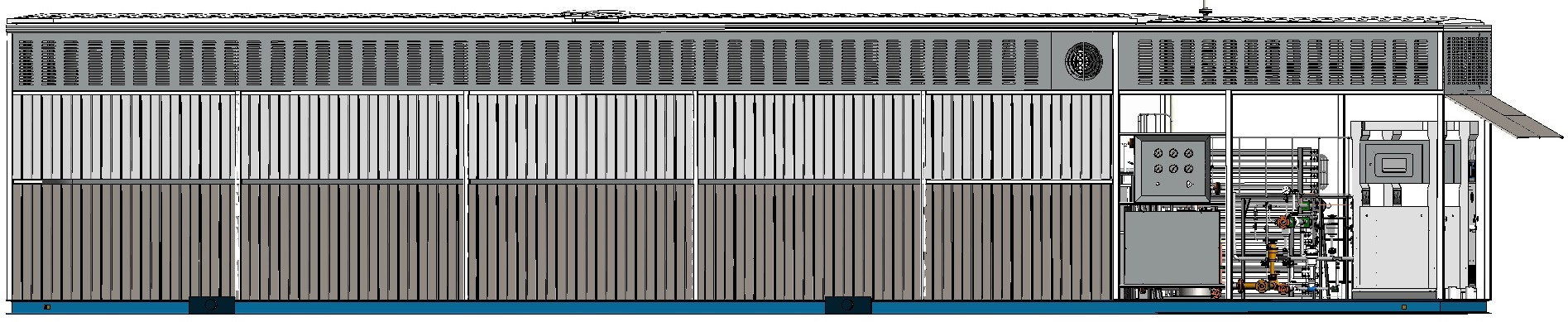

Компания ООО «Нефтегазовые инновации» предлагает к поставке Модульные 2-х постовые СПГ-заправки контейнерного типа предназначенные для заправки автомобильного транспорта, работающего на сжиженном природном газе (СПГ). Модульная заправочная станция СПГ представляет собой Автомобильную заправочную станцию, смонтированную в единый цельносварной контейнер на общей раме с установленным и подключенным внутри оборудованием.

Модульная 2-х постовая СПГ-заправка состоит из блока насоса с резервуаром хранения (включая криогенную горизонтальную емкость хранения, криогенный погружной насос, криостат, испарители низкого и высокого давления, регулирующую и предохранительную арматуру), топливно-раздаточные колонки, системы управления постом, системы подачи воздуха КИПиА.

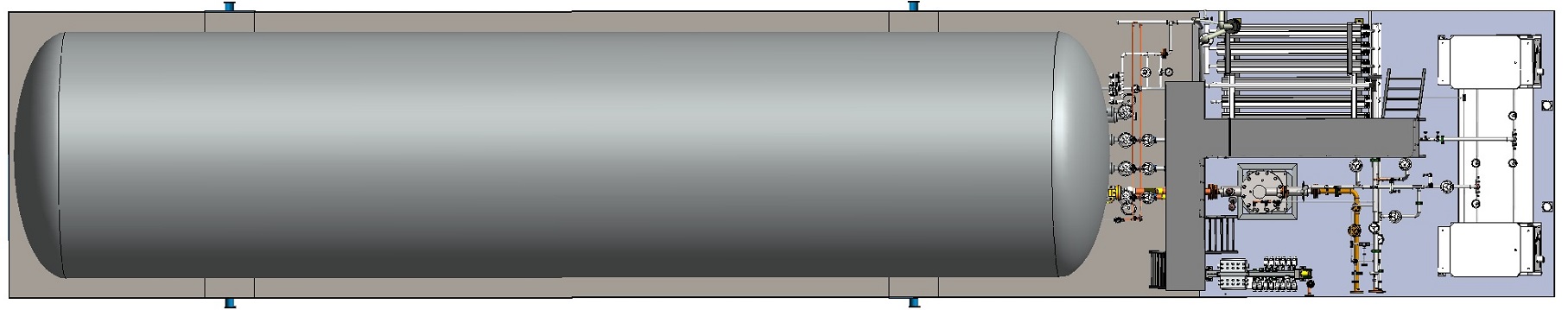

В АЗС СПГ используется горизонтальный криогенный резервуар для хранения СПГ под давлением с двухслойной (вакуумно-перлитовой) изоляцией. Внутренний сосуд из нержавеющей стали предназначен для хранения СПГ при температуре -162 ℃. Для предотвращения перепада температур хранимого СПГ в межстенном пространстве резервуара используется теплоизоляционный материал, обладающий очень высокими теплоизоляционными характеристиками. В дополнение, в межстенном пространстве резервуара (пространство между внутренним сосудом и внешней оболочкой) создается высоковакуумная среда для сохранения характеристик теплоизоляции.

Система управления АЗС СПГ состоит из локальных интеллектуальных КИПиА, клапанов автоматического управления, криогенного погружного насоса, воздушного компрессора КИПиА, шкафов PLC и MCC, ПК оператора, принтера и интерфейса системы управления. Основа управления АЗС СПГ, PLC (программируемый контроллер) и интерфейс ПК оператора, обеспечивают контроль процесса, состояние оборудования и другие параметры системы, а также обработку данных.

Система хранения СПГ состоит из криогенного теплоизолированного резервуара, корневых клапанов каждого патрубка, указателя уровня жидкости, манометра, предохранительного клапана, криогенного трехходового шарового крана и криогенного редукционного регулирующего клапана.

Системы хранения и разгрузки СПГ, система наддува РХ и система заправки СПГ интегрированы в единую заправочную систему СПГ. Заправочная система СПГ включает в себя РХ СПГ, КПН, ванны погружного насоса - криостата, комбинированных испарителей – газификаторов, теплоизолированных трубопроводов, криогенных запорных клапанов, аварийных отсекающих клапанов, обратных клапанов, предохранительных клапанов, клапанов для КИПиА, трубопроводов источника газа для аварийных отсекающих клапанов, электрооборудования и аксессуаров КИПиА.

Трубопроводная система предназначена для передачи СПГ и отпарного газа (BOG) внутри единой системы АЗС СПГ. Представляет собой теплоизолированные трубопроводы, соединяющие резервуар и блок клапанов КПН СПГ, резервуар и разгрузочный трубопровод, блок клапанов КПН СПГ и ТРК.

Система безопасного сброса предназначена для отвода криогенных паров и СПГ через трубопроводную систему и предохранительный клапан, нагрева его до температуры окружающей среды и последующего сброса в атмосферу через пламегаситель. Система состоит из трубопроводов, испарителей EAG, пламегасителей и т.д.

Система воздуха КИПиА обеспечивает подачу инструментального воздуха с заданными параметрами давления для АЗС СПГ, являясь источником энергии для системы управления и контроля. Давление на выходе из воздушного компрессора составляет 0,1-0,8 МПа.
Состоит из воздушного компрессора, осушителя, фильтра, трубопровода и клапанов.

АСУТП АЗС СПГ выполняет обработку системных параметров в реальном времени, таких как, температура, давление, расход и уровень жидкости, и отправляет соответствующие управляющие сигналы в соответствии технологическому процессу всей системы АЗС СПГ и командами, заданными оператором и логической связью. Когда возникает проблема с оборудованием, АСУТП АЗС СПГ выдает операторам оборудования звуковые, световые и текстовые сигналы тревоги, чтобы выполнить проверку рабочего состояния оборудования и вовремя решить возникшую проблему.

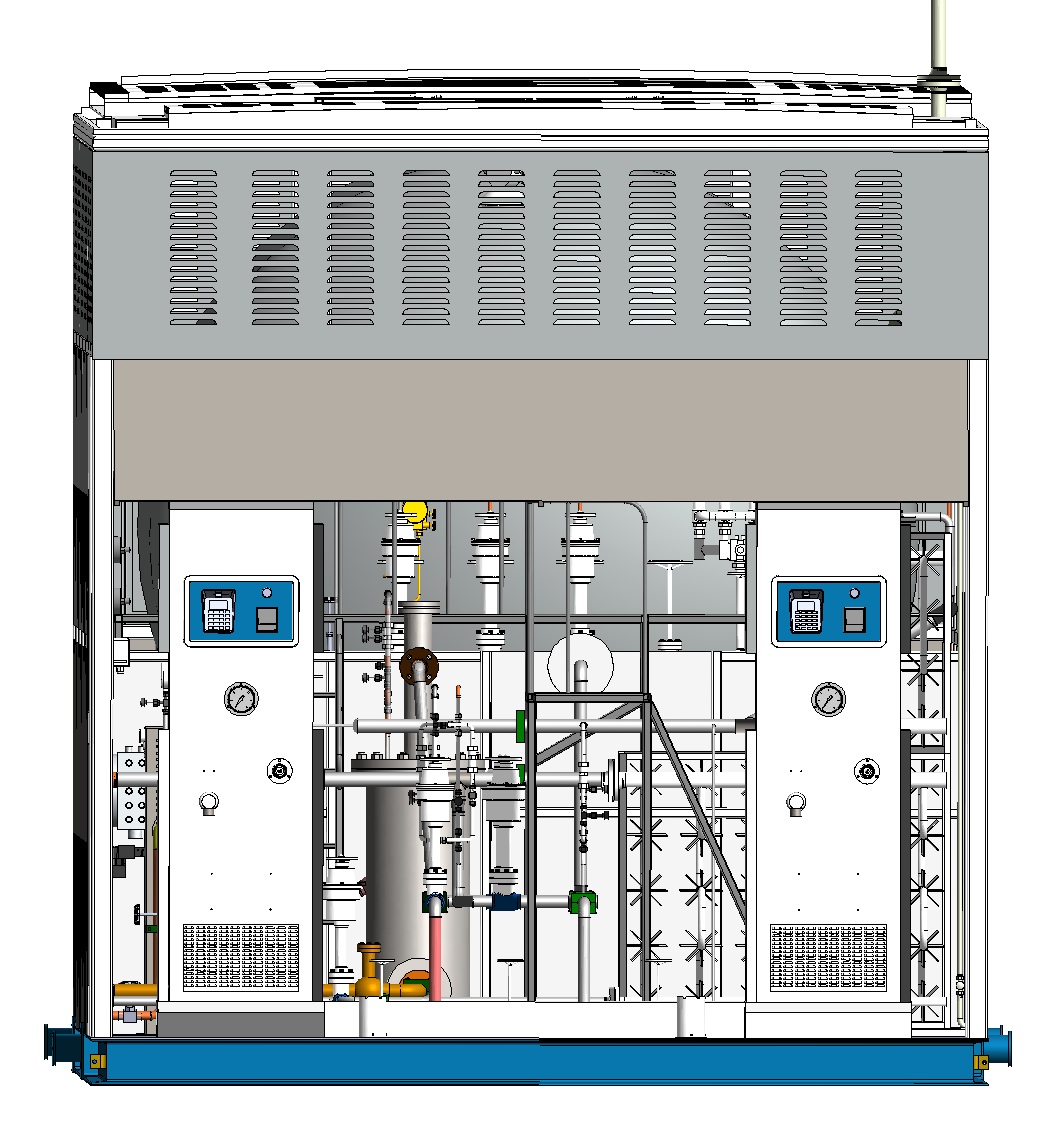

Система ТРК СПГ состоит из дозатора СПГ и внутренней системы управления. Она в основном используется для ТС СПГ, измерения коммерческих и торговых расчетов для всей АЗС СПГ.

Безопасность эксплуатации АЗС СПГ обеспечивается средствами пожаротушения, заземления от статического электричества для основного оборудования и трубопроводов, устройствами молниезащиты и электрораспределения, обнаружения и сигнализации утечек горючего газа, и возникновение пожара, кнопки аварийного отключения на месте и т.п.

Модульная 2-х постовая СПГ-заправка контейнерного типа эксплуатируется на открытом воздухе в макроклиматических районах с умеренным климатом исполнения У, категории размещения 1 по ГОСТ 15150-69.
