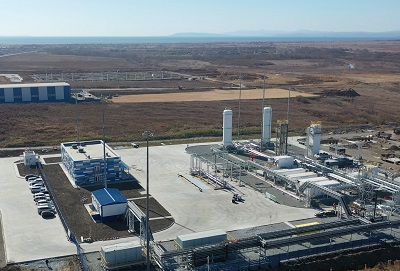

Завод малотоннажного производства СПГ (LNG)



  • Сжиженный природный газ или сокращенно СПГ, представляет собой обыкновенный природный газ, сжатый и охлажденный до температуры –162°С для хранения и транспортировки в жидком виде. В процессе регазификации из 1 куб./м СПГ потребитель получает 600 куб./м. природного газа.
  • СПГ при сжижении объем газа уменьшается в 600 раз. На практике это означает, что в одинаковом объеме содержится СПГ в 3 раза больше, чем компримированного природного газа (КПГ) при давлении 20-25 МПа. Масса емкостей для заправки, хранения и перевозки СПГ меньше массы емкостей для КПГ.
  • Сжиженный природный газ – нетоксичная криогенная жидкость, хранение которой осуществляется в теплоизолированной емкости при температуре –162°С. и представляет собой безопасный, экологически чистый вид топлива с высокими энергетическими характеристиками и октановым числом. СПГ легче воздуха, и в случае аварийного разлива быстро испаряется, в отличие от СУГ (сжиженного углеводородного газа - пропана), накапливающегося в естественных и искусственных углублениях и создающего опасность взрыва.
  • Благодаря своей низкой стоимости по сравнению с другими видами топлив сжиженный природный газ дает возможность газификации объектов, удаленных от магистральных трубопроводов на большие расстояния, путем создания резерва СПГ непосредственно у потребителя, избегая строительства дорогостоящих трубопроводных систем.
  • Цена СПГ по стоимости у потребителя ниже цены сжиженного нефтяного газа, мазута и тем более дизельного топлива. В сравнении с бензином и дизельным топливом стоимость СПГ ниже – на 60-70% и на 25-30% ниже стоимости сжиженного углеводородного газа - пропана (СУГ).

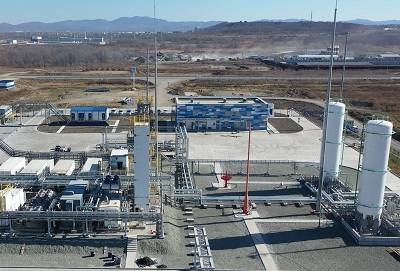

Возможности и компетенции в области сжижения газов

Разработанные технологические решения в области подготовки, переработки и сжижения газов позволяют обеспечить производство сжиженного природного газа в объеме от 1,5 до 50 тонн в час практически в любых географических условиях и при минимальной инфраструктуре.

Источник сырья

Сырье

Технология охлаждения газа*

Примечание

Нефтяные месторождения
Попутный нефтяной газ/Факельный газ
MRC-cycle
Возможность производства  дополнительных продуктов в виде СУГ и ШФЛУ
Газовые месторождения
Природный газ
MRC-cycle
MER-cycle

Газоконденсатные месторождения
Природный газ, газовый конденсат
MRC-cycle
Возможность производства  дополнительных продуктов в виде СУГ и ШФЛУ
Объекты переработки нефти и газа (НПЗ, ГПЗ и проч.)
Хвостовые и факельные газы
MRC-cycle

Угольные месторождения
Угольный (шахтный) метан с содержанием кислорода не более 4-5%
MRC-cycle
MER-cycle

Магистральные, региональные газопроводы и ГРС
Природный газ ГОСТ 5542-2014/
СТО Газпром 089-2010
MRC-cycle
MER-cycle

Примечание:
MRC-cycle – охлаждение газа смешанным хладагентом.
MER-cycle – охлаждения газа циклами расширения. Независимый компрессорно-детандерный метод.

Ключевые технические характеристики

Характеристики комплекса производства СПГ всегда определяются индивидуально, исходя из тех ресурсов, которыми располагает Заказчик, такими как: объемы и стоимость газа, электроэнергии, наличие инфраструктуры и пр. Конструкторские и технические решения позволяют нам адаптировать Завод СПГ практически под любые условия его эксплуатации. При этом, его ключевые характеристики и показатели не превышают заявленных.

Параметры

Контейнерное исполнение

Блочно-модульное исполнение

Комбинированное исполнение (контейнер – блок-модуль)

Производственная мощность, тн/ч.
до 2-х
до 50-ти
до 20-ти
Технология производства СПГ
MRC-cycle
MER-cycle
MRC-cycle
MRC-cycle
Тип компрессора хладагента
Винтовой
Винтовой, поршневой, центробежный
Винтовой, поршневой, центробежный
Энергопотребление с учетом ДКС, кВт/ч на 1 тонну СПГ
не более 700
не более 670
не более 670
Энергопотребление без  учета ДКС, кВт/ч на 1 тонну СПГ
не более 550
не более 500
не более 500
Гибкость производства
50-110%
50-110%
50-110%
Климатическое исполнение
от -70 0С до +50 0С
от -70 0С до +50 0С
от -70 0С до +50 0С
Сейсмостойкость
до 9 баллов
до 9 баллов
до 9 баллов
Межсервисный период, час.
8 000
8 000
8 000
Гарантийный срок службы, лет
20
20
20

Завод СПГ в контейнерном исполнении

Принципиальная схема и состав оборудования завода СПГ в контейнерном исполнении мощностью до 2-х тонн в час.

Пример завода СПГ в контейнерном исполнении. Внутренняя Монголия, Ордос.

  • Местонахождение: Hanggin Banner, Ordos prefecture, Inner Mongolia.
  • Владелец завода СПГ: Sinopec Corp., Государственная Китайская нефтяная и химическая корпорация (China Petroleum & Chemical Corporation).
  • Время на реализацию проекта: 9-10 месяцев.
  • Год запуска: 2017 г.
  • Занимаемая площадь: Общая 70х90 (метр), под технологические нужды 22х12 (метр).
  • Производительность: 3,5×104 нм3/сутки (1,1 - 1,25 тонны в час).
  • Конструктивное исполнение завода: Завод СПГ в контейнере нестандартного габарита.
  • Источник и тип сырья для производства СПГ: Куст (скважина) добычи природного газа. Нормальный природный газ.
  • Технологический цикл: MRC-process (охлаждение смешанным хладагентом).
  • Тип компрессора хладагента: Винтовой.
  • Компонентный состав хладагента: Метан (СН4), Азот (N2), Этилен (С2Н4), изо-Бутан (i-С4Н10).
  • Общее потребление электроэнергии в час: 450 кВт.
  • Температура СПГ: -160 0С.
  • Сменность и количество обслуживающего персонала: 3-х сменный график работы (6 человек).

Завод СПГ в блочно-модульном и комбинированном исполнении

Принципиальная схема и состав оборудования завода СПГ в блочно-модульном исполнении мощностью до 50-ти тонн в час.

Пример завода СПГ в блочно-модульном исполнении. Цзилинь, Чанлин.

  • Местонахождение: Changlin, Jilin, China.
  • Владелец завода СПГ: Chengdu Sepmem Sci.&Tech. Co. Ltd.
  • Годы запуска: 1-й этап. Производство КПГ (2016 г.). 2-й этап. Производство СПГ (2017 г.)
  • Время на реализацию проекта: 22 месяца.
  • Занимаемая площадь: Производство СПГ – 40 000 м2. Производство КПГ – 5 300 м2.
  • Производительность: СПГ 150×103 нм3/сутки (до 5,0 тонн в час), КПГ 50×103 нм3/сут.
  • Источник и тип сырья для производства СПГ: Магистральный трубопровод (газопровод-отвод 3 км.). Нормальный природный газ.
  • Конструктивное исполнение завода: Блочно-модульный.
  • Давление исходного газа: 0,9 - 2,9 МПа.
  • Температура исходного газа: от +8 до +20 0С.
  • Технологический цикл: MRC-process (охлаждение смешанным хладагентом).
  • Тип компрессора хладагента: Поршневой.
  • Компонентный состав хладагента: Метан (СН4), Азот (N2), Этилен (С2Н4), изо-Бутан (i-С4Н10), Пропан (С3Н8).
  • Общее потребление электроэнергии в час: 2 550 кВт.
  • Температура СПГ: -160 0С.
  • Сменность и количество обслуживающего персонала: 3-х сменный график работы (12 человек +2 на погрузке СПГ).

Пример завода СПГ в комбинированном исполнении. СУАР, Урумчи.

  • Местонахождение: Shunbey Zone, Shaya County, Xinzang Province, China.
  • Владелец завода СПГ: Chengdu Sepmem Sci.&Tech. Co. Ltd.
  • Годы запуска: 2018 г.
  • Строительный цикл: 22 месяца.
  • Занимаемая площадь: Производство СПГ – 40 000 м2.
  • Производительность: СПГ 450×103 нм3/сутки (до 9,0 тонн в час).
  • Конструктивное исполнение завода: Комбинированное (блочно-модульное и контейнерное).
  • Давление исходного газа: 0,4 - 0,6 МПа.
  • Источник и тип сырья для производства СПГ: Месторождение природного газа. Нормальный природный газ.
  • Температура исходного газа: от +8 до +20 0С;
  • Технологический цикл: MRC-process (охлаждение смешанным хладагентом).
  • Тип компрессора хладагента: Винтовой.
  • Компонентный состав хладагента: Метан (СН4), Азот (N2), Этилен (С2Н4), изо-Бутан (i-С4Н10), Пропан (С3Н8).
  • Общее потребление электроэнергии в час: не более 4 950 кВт.
  • Температура СПГ: -160 0С.
Информация для запроса оборудования СПГ

Уважаемые потенциальные клиенты. В целях необходимой защиты ваших интересов в области реализации проектов строительства заводов малотоннажного производства СПГ, просим Вас для запроса оборудования оформить прилагамые документы и направить их копии на данный электронный адрес: sale@oginn.ru

Скачать Опросный лист

Скачать Соглашение о конфиденциальности
